摩擦式氣動離合器以其獨特的工作原理和結構特性，在工業自動化領域中扮演著重要角色。本文將深入探討摩擦式氣動離合器的結構圖，分析其性能，并討論其在日常操作中的維護要點。

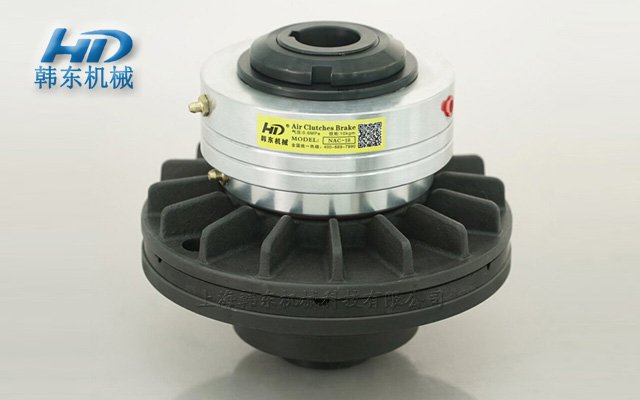

摩擦式氣動離合器的工作原理基于氣動技術，通過壓縮空氣的引入使軸向移動，進而實現離合器的結合與分離。這種離合器的主要組件包括活塞、摩擦片、中間盤和帶輪。當電磁閥接通電源，壓縮空氣進入氣缸氣室，推動活塞產生軸向移動，使摩擦片、中間盤與帶輪平面壓緊，實現離合器的結合。隨著氣壓的逐步升高，工作機得以軟啟動，運轉更為平穩。當電磁閥關閉，氣壓消失，摩擦片依靠彈簧快速復位，實現徹底分離。

在結構特性方面，摩擦式氣動離合器展現出簡單而高效的設計。其結構簡單，易于維修，且由于使用空壓壓力作動，啟動柔和，停止動作平穩。此外，氣動離合器的扭矩控制范圍廣泛，適合張力控制器的使用，且熱能回收簡單，通過控制器的操作，可以平穩進行連接，充分發揮制動性能。

性能優勢方面，摩擦式氣動離合器相較于其他類型的離合器，如電磁式，具有更快的反應速度、更大的動轉矩、更長的摩擦板使用壽命、更低的能耗以及更優的散熱功能。這些優勢使得氣動離合器在大工作量的應用中更為可靠和高效。

維護要點方面，正確的安裝和使用對于摩擦式氣動離合器的性能至關重要。安裝時需確保動力軸與傳動軸及軸方向的水平度，保持離合器摩擦片和鼓之間的適當間隙。使用適當量的空氣壓力，并確保供應空氣的管道內徑盡可能大。此外，建議安裝快速排氣閥以提高離合器的運作流暢性。首次使用時可能會產生微發熱現象，這是摩擦片的正常磨合階段，會在短期內轉入正常運行狀態。在操作過程中，如發生高溫或異常噪音和大量粉塵，應立即停止機器檢查軸部分同心狀態和空氣供給情況。

總結而言，摩擦式氣動離合器以其結構簡單、性能穩定和維護方便等優勢，在工業自動化領域中得到了廣泛應用。正確理解和掌握其結構圖及工作原理，對于提高設備效率和降低維護成本具有重要意義。
