多片式氣動離合器BDC系列
瀏覽： 發布日期：2016年-12月-26日 13時:52分:01秒

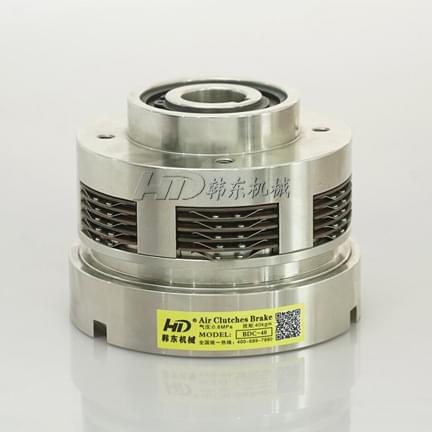

多片式氣動離合器BDC型產品概述

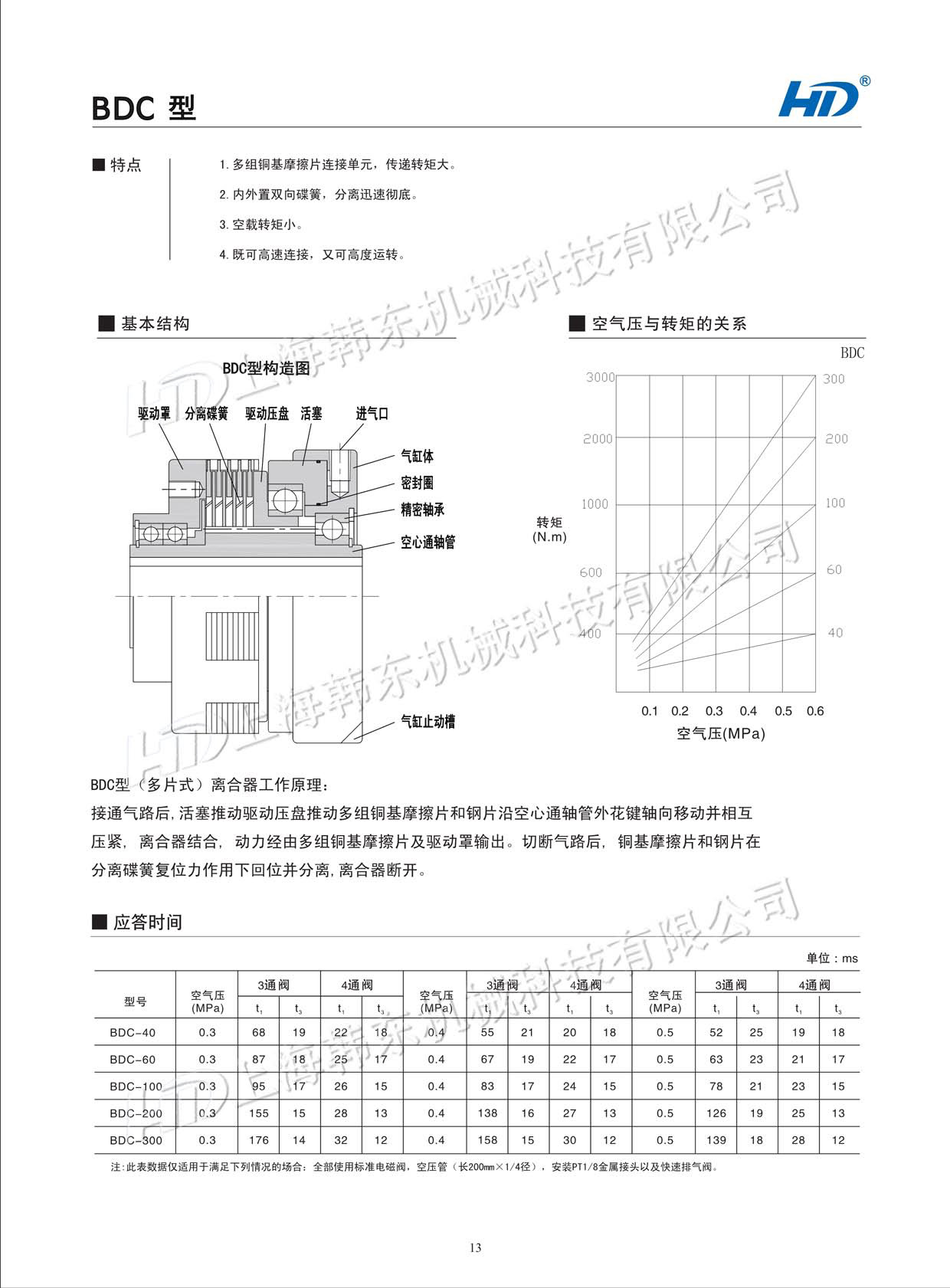

多片式氣動離合器是由多片摩擦圓盤在氣壓的作用下咬合,不滑落,連接確實.因為一體化構造,所以安裝簡單,小體積大扭矩,適用于高速連接高速運轉.多片式氣動離合器BDC型功能特點
1、多個銅基片摩擦連接單元,體積小但傳遞的扭矩且是其他同等體積的數倍.
2、內外置雙向碟簧,幾乎徹底分離.無空轉摩擦負載.
3、氣壓控制執行,連接或分離均可快速完成。
4、一體化結構,安裝簡單,不用擔心同軸度.
5、即可高速連接,更可高速運轉.
6、干式、濕式均可使用.
BDC-40,BDC-60,BDC-80,BDC-100,BDC-200,BDC-300

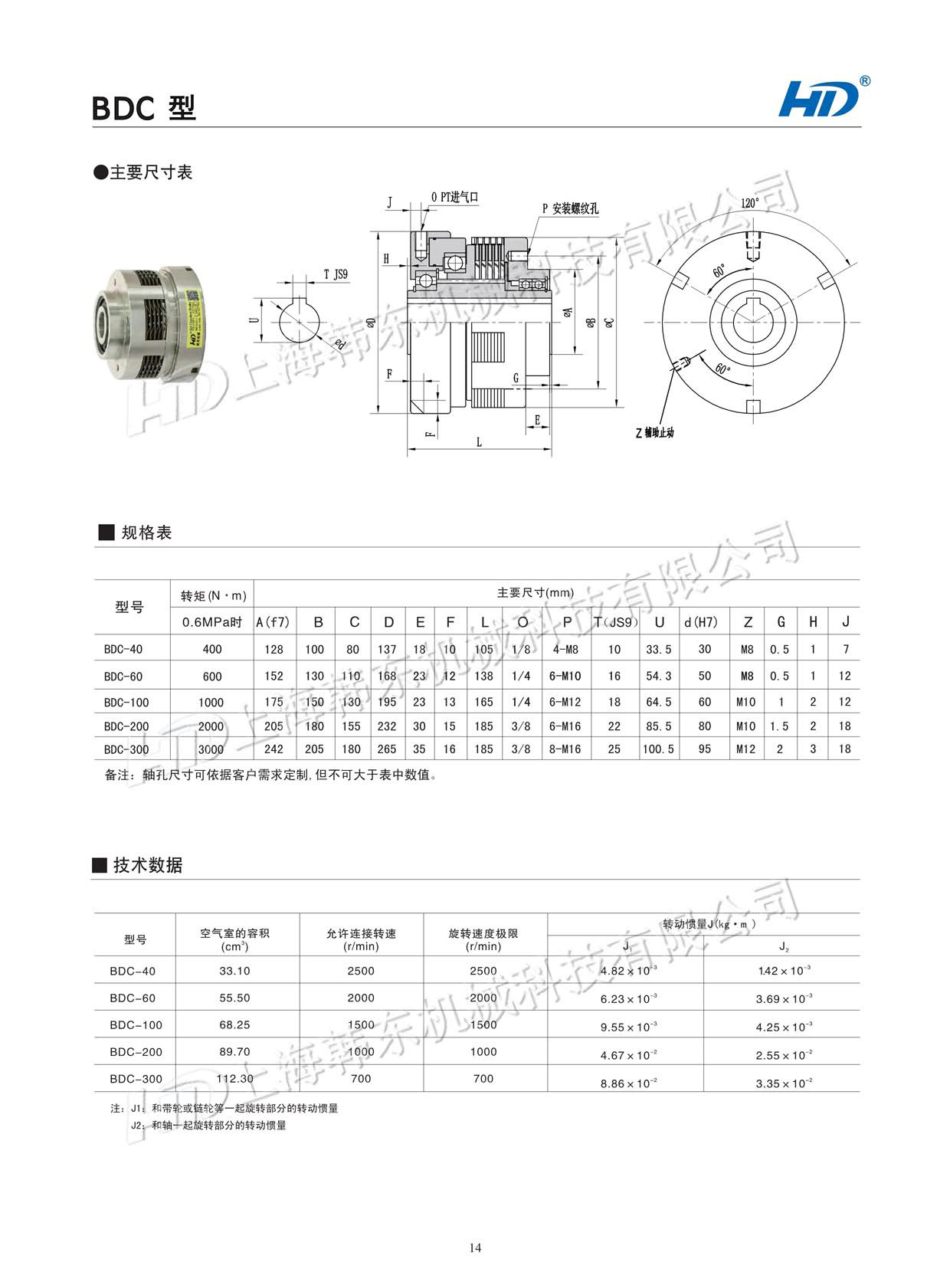

多片式氣動離合器BDC型外形尺寸
1. 氣缸的牽連回轉
氣缸和活塞部分由于軸承的作用發生的牽連回轉.用3個45度的槽或Z-M的螺紋來固定或止動.但要止動適當.不能因外界過盈力量使氣缸偏、斜而工作不正常.
2. 往軸上安裝時注意
往軸上安裝離合器時,盡可能使用專用工具對空心軸管加壓,切勿沖擊氣缸或其他易損部位.
3. 帶輪、齒輪的軸端安裝
帶輪或齒輪的徑向受力中心盡量對齊法蘭內部兩組軸承的軸承中心,過分偏置會影響產品的使用壽命.
4. 軸承相關
一般都采用的密封軸承,免維護,少數部分需根據使用環境的關系,通常1至6個月適當補充潤滑脂來維護.
5. 避免超負荷運轉
產品選型時盡量采用轉矩1.5倍至2倍的安全系數,過載使用會造成齒面的損壞或降低使用壽命.
多片式氣動離合器BDC系列案例》》洗掃車離合器、灑水車離合器
